Principes fondamentaux des mécanismes d’horloges : énergie, régulation et transmission
Une horloge repose sur trois fonctions clés : une source d’énergie, un régulateur et un train d’engrenages. Ces éléments travaillent en chaîne. La source fournit l’énergie, le régulateur la découpe en impulsions régulières, et le rouage convertit ces impulsions en mouvement des aiguilles.
La source d’énergie peut être un ressort moteur ou un poids. Le ressort emmagasine de l’énergie lorsqu’il est remonté. Le poids délivre de l’énergie via la gravité lorsqu’il descend. Dans les deux cas, l’énergie est transmise au moteur du mécanisme.
Le rôle du régulateur
Le régulateur fixe la cadence. Trois organes régulateurs historiques existent : le foliot, le pendule et le balancier. Le foliot est ancien et moins précis. Le pendule, introduit au XVIIe siècle, a amélioré la précision. Le balancier équipe surtout les montres et certaines horloges portatives.
Chaque oscillation du régulateur libère une impulsion via l’échappement. L’échappement transforme le mouvement continu du moteur en impulsions discrètes. Ces impulsions alimentent le train d’engrenages. Sans échappement, le rotor tournerait sans contrôle.
Le train d’engrenages et la transformation du mouvement
Le train d’engrenages adapte la vitesse. Il réduit la rotation rapide du ressort ou du poids en rotations lentes pour l’aiguille des heures. Le nombre de dents et le diamètre des roues déterminent les rapports. Ces rapports donnent la relation entre tour minute et tour heure.
Un exemple simple : un barillet tourne lentement. Une série de roues multiplie cette vitesse pour entraîner la trotteuse. Les artisans calculent chaque rapport pour obtenir la division du temps en heures, minutes et secondes.
Cas pratique : Atelier Lenoir et une pendule comtoise
Atelier Lenoir, une petite maison d’horlogerie fictive à Paris, restaure une comtoise. Le mécanisme initial avait un ressort fatigué. Le technicien remplace le ressort et ajuste le pendule. Le réglage du rayon et de la longueur du pendule corrige la fréquence.
Lors de la remise en marche, l’échappement a été contrôlé pour assurer un transfert d’énergie fluide. L’artisan vérifie le battement au silence et corrige la compensation du balancier. La pendule retrouve alors un rythme stable et précis.
En somme, la maîtrise des trois fonctions fondamentales permet de comprendre le cœur d’une horloge. Cet axe aide à diagnostiquer une panne et à planifier une restauration précise.
Insight : Maîtriser la source d’énergie, le régulateur et le train d’engrenages suffit pour diagnostiquer la plupart des pannes courantes.
Échappements et organes régulateurs : types, fonctionnement et ajustements
L’échappement est le composant qui synchronise l’énergie et le régulateur. Il joue un rôle double. Il limite la transmission d’énergie et impulse le régulateur. Différents dessins d’échappement existent selon l’usage et l’époque.
Parmi les modèles, on trouve le verge, l’échappement à ancre et l’échappement à recul. Le verge est ancien et rugueux. L’ancre offre un meilleur isolement et moins d’usure. L’échappement à recul, utilisé sur certaines montres, présente des spécificités de remontage.
Le pendule et ses ajustements
Le pendule règle la fréquence par sa longueur. Une courte variation de longueur modifie nettement la période. Les horlogers utilisent souvent un poids réglable au bout du pendule pour affiner la période. La température influence aussi la longueur effective. Certains pendules intègrent des matériaux compensés pour réduire l’effet thermique.
Dans la restauration, la vérification de l’axe et des pivots est essentielle. Des pivots usés altèrent la régularité. L’atelier Lenoir a remplacé des pivots usés par des pièces tournées au tour. Le résultat montre une amplitude et une régularité retrouvées.
L’échappement moderne et la précision
Avec les progrès, des échappements plus fins ont été développés. Les échappements en silicium et matériaux composites réduisent le frottement. Ils demandent moins d’entretien. Ils apparaissent souvent dans les horloges contemporaines de haute précision.
Un exemple : une horloge de régulateur installée dans une salle d'entraînement sportif suit désormais les secondes avec une variation minime. Le changement d’échappement a réduit les écarts journaliers de quelques secondes.
Les réglages d’une échappement demandent expérience et outillage. Le chrono de référence reste nécessaire pour valider l’ajustement. Dans un atelier, un banc d’essai permet de mesurer la marche sur 24 heures et d’affiner la compensation.
Insight : Le choix et l’ajustement de l’échappement déterminent la stabilité et la longévité d’un mécanisme.

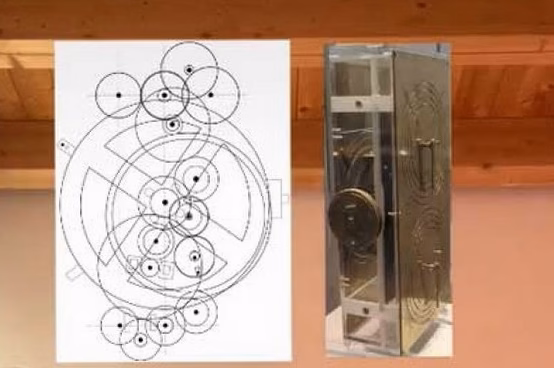

Train d’engrenages et calcul des rapports : règles pratiques et tableau de référence
Le train d’engrenages traduit la force en rotation précise des aiguilles. Chaque roue a un nombre de dents calculé. Le rapport total donne la relation heures/minutes/secondes. Les horlogers planifient ces rapports pour atteindre la division correcte du temps.
Pour expliquer, considérez un train où la roue d’attaque a 60 dents et la suivante 10 dents. Le rapport est alors 6:1. En combinant plusieurs rapports, on obtient la réduction nécessaire pour l’aiguille des heures. La méthode repose sur la multiplication des rapports élémentaires.
Exemples concrets de calcul
Exemple simple : on veut que le barillet tourne une fois par 12 heures pour les heures. Si le barillet tourne deux fois par heure, le train doit réduire par 24. On conçoit alors une suite de roues dont le produit des rapports vaut 24.
Autre exemple : pour obtenir la trotteuse à 1 tour par minute, on conçoit un train qui ramène la rotation initiale à 60 tours par heure. Le calcul reste le même, mais la précision des dents et de l’entraxe est cruciale.
Tableau de référence des rapports usuels
| Élément 🔩 | Nombre de dents 🧭 | Rapport visé ⚖️ | Usage 📌 |
|---|---|---|---|
| Barillet ⏰ | — 🔧 | 1:1 🔁 | Source d’énergie 🛠️ |
| Roue de centre 🕰️ | 60 🧭 | 1:60 ⚙️ | Relais minute → seconde ⏱️ |
| Roue d’heure ⌛ | 12 🧭 | 1:12 ⚖️ | Conversion minute → heure 🕘 |
| Roue d’échappement 🔗 | 15 🧭 | variable 🔄 | Interaction avec l’échappement 🛡️ |
Ce tableau donne un point de départ. Chaque projet demande une adaptation précise des nombres de dents et des diamètres. L’entraxe et l’épaisseur des dents influent sur l’effort transmis. La qualité de l’acier ou du laiton change la durabilité.
Lors d’une restauration, Atelier Lenoir a dû recalculer un train abîmé. Les roues d’origine étaient ovalisées. Le technicien a fabriqué des roues équivalentes avec des rapports corrigés. Après réassemblage, la marche devint régulière et conforme aux spécifications d’époque.
Insight : Le calcul rigoureux des rapports et la précision d’usinage restent la clé d’un train d’engrenages fiable.
Mécanismes modernes, quartz et entretien : choix, installation et nettoyage
Les mécanismes ont évolué. Outre les systèmes mécaniques, le quartz domine aujourd’hui pour la précision. Le quartz utilise une oscillation électrique stable. Il fournit une march régulière et demande peu d’entretien. De nombreux modèles muraux et de bureau l’emploient.
Cependant, les horloges mécaniques gardent une valeur esthétique et technique. Elles demandent un entretien périodique et des réglages. Le choix entre quartz et mécanique dépend du besoin de précision, du budget et de la valeur sentimentale.
Installation simple d’un mécanisme à quartz
Étapes pratiques pour poser un moteur à quartz :
- 🔧 Préparez votre espace de travail avec chiffon et outils basiques. 🧰
- 🪛 Retirez l’ancien mécanisme en ôtant la pile. 🔋
- 📐 Centrez le nouveau mécanisme sur le cadran. ✔️
- 🧷 Fixez-le avec le kit de fixation fourni. 🔩
- 🕑 Positionnez les aiguilles dans l’ordre : heure, minute, trotteuse. ⏱️
- 🔋 Insérez la pile et ajustez l’heure. ✅
Ces étapes conviennent pour un remplacement basique. Si le cadran est ancien, des adaptations peuvent être nécessaires. Un professionnel évitera d’endommager des surfaces fragiles, comme la peinture ou les chiffres dorés.
Nettoyage et maintenance
Pour l’extérieur, un chiffon doux suffit souvent. Les matériaux demandent des produits adaptés. Bois, métal ou plastique réagissent différemment aux solvants. Pour le mécanisme interne, le nettoyage reste une tâche de professionnel.
Une mauvaise huile ou un produit agressif peut corroder pivots et canons. Atelier Lenoir recommande un nettoyage au bain d’ultrasons suivi d’une lubrification ciblée. Les intervalles conseillés varient selon l’usage, souvent tous les 5 à 10 ans pour une montre, et tous les 10 à 20 ans pour une horloge domestique.
Liste rapide des risques à éviter :
- ⚠️ Utiliser des solvants agressifs sur le mécanisme. 🧪
- ⚠️ Laisser la poussière s’accumuler dans le barillet. 🕳️
- ⚠️ Remonter trop vite un ressort sans outil adapté. 🪤
- ⚠️ Installer un mécanisme mal centré sur un cadran fragile. 🔩
Pour des projets DIY, optez pour des kits complets. Ces kits comprennent mécanisme, aiguilles et fixation. Ils conviennent bien aux rénovations esthétiques ou aux créations contemporaines. Pour un objet de valeur, privilégiez l’intervention d’un horloger.
Insight : Le choix entre quartz et mécanique se base sur besoins précis : précision, esthétique et fréquence d’entretien.
Sonnerie, complications et restauration : techniques, historique et cas pratique
La sonnerie ajoute une couche mécanique. Elle compte les heures et marque les tiers d’heure selon le système. Les premières horloges frappant les heures datent du Moyen Âge. Des témoignages anciens incluent l’horloge de la cathédrale de Salisbury, vers 1386.
La sonnerie fonctionne avec un mécanisme de cames, de marteaux et de silencieux. Une came libère le marteau pour frapper une cloche selon le temps. Ce système exige un réglage précis entre rotation et verrouillage. Une usure provoque des frappes incomplètes ou des retards.
Complications horlogères courantes
Outre la sonnerie, il existe des complications comme le calendrier, la phase de lune ou le chiming. Chaque complication ajoute roues et leviers. Elles augmentent la complexité du train et l’exigence d’entretien. En restauration, on évalue l’état de chaque pièce et la cohérence historique.
Atelier Lenoir a traité un cas : une horloge comtoise avec sonnerie perdue. Les marteaux étaient oxydés et la fixation de la came faussée. Après nettoyage, remise en forme des marteaux et recalage de la came, la sonnerie retrouva sa justesse. Le client a gardé la sonnerie d’origine, plutôt que d’installer un système moderne.
Restauration : méthodes et respect de l’ancien
La restauration respecte l’origine technique et esthétique. Les pièces trop abîmées peuvent être reproduites à l’identique. Les matériaux modernes peuvent remplacer l’origine si cela nuit moins au mécanisme.
Étapes type en atelier :
- Diagnostic complet et photos de l’état initial. 📸
- Démontage avec repérage et marquage des pièces. 🧩
- Nettoyage, réparation ou fabrication des pièces usées. 🔧
- Remontage et réglage sur banc d’essai. ⚙️
- Livraison avec guide d’entretien et recommandations. 📋
Une anecdote utile : lors d’une restauration, la découverte d’une gravure a permis d’identifier l’artisan d’origine. Cette information a guidé le choix des finitions. L’horloge a ainsi retrouvé son esthétique historique.
Insight : La restauration réussie combine respect historique, savoir-faire technique et diagnostique rigoureux.
